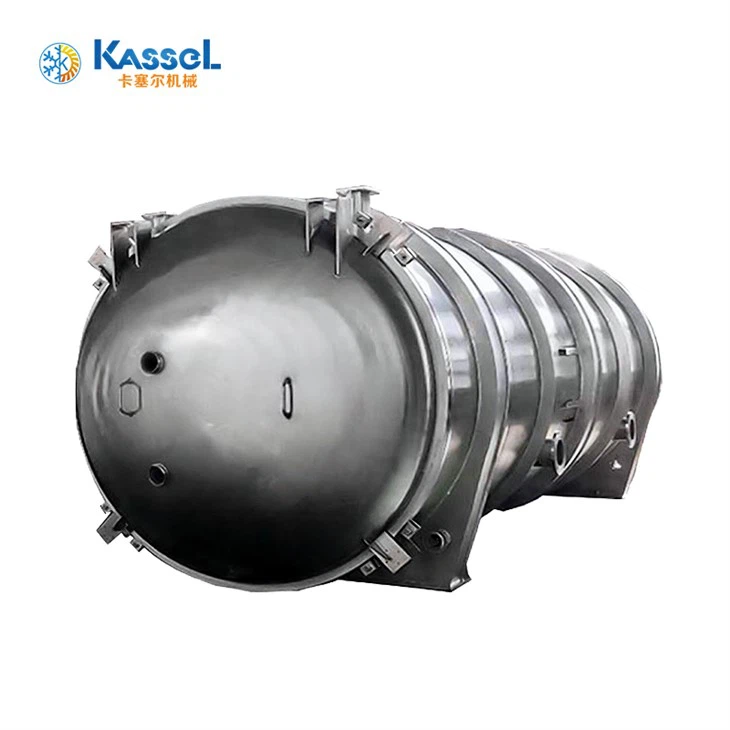

Промышленный вакуум высокой мощности такой же, как и дегидратор

Элемент项 目

Параметры参 数

Модель 型号

Kfd -200

Номер 数量

1 шт

Размеры камеры (длина/ширина/высота) 干燥仓外形尺寸 (长/宽/高)

12500 × 2646 × 2800 мм

Размеры конденсатора (длина/ширина/высота) 捕冰舱外形尺寸 (长/宽/高)

7220 × 2250 × 2500 мм

Диаметр внутри камеры

干燥仓内径

2500 мм

Диаметр внутри двери камеры

舱门内直径

2500 мм

Камера и дверь камеры

干燥舱体,舱门壁厚

8 мм

Камер и конденсатор и дверный материал

材质

S30408

Камера внутренняя обработка поверхности

干燥舱内表面处理

Польский RA ＜ 0,5

抛光

Обработка внешней поверхности камеры

干燥舱外表面处理

Почистить ра ＜ 0,5

拉丝

Конденсатор внутренняя обработка поверхности

捕冰舱内表面处理

Польский RA ＜ 0,5

抛光

Обработка внешней поверхности конденсатора

捕冰舱外表面处理

Установить изоляцию

安装保温

Изоляционная форма 保温形式

Полиуретановая изоляция, стальная пластина внешняя защита

聚氨酯保温,钢板外护

Открытие двери и закрыть

舱门开启,关闭形式

Рельс подвески переводится и открывается, а дверной замок вращается вручную и нажимается . 悬挂轨道平移开启, 手动旋转压紧

Общая эффективная зона загрузки

总有效装料面积

Прибл.: 205㎡

Материальная тележка Количество

单舱装载物料小车数量

7 ПК*1 набор

7个*1套

Материал Материал Троллейей 物料小车材料

Основная каркас из нержавеющей стали

主框架不锈钢制成

форма транспорта

运输形式

Работа на подвесных рельсах из нержавеющей стали

行走在悬挂不锈钢轨道上

Количество подносов

单舱托盘数量

476 ПК*1 SET

476 只*1套

Отслеживание и форма подключения

轨道转弯,连接形式

Пневматический управление, автоматическое преобразование

气动控制,自动转换

Размеры подноса (длина × ширина × высота)

托盘外形尺寸(长×宽×高)

710*610*35 мм

Форма лотка 托盘形式

Штамп и сформирован с округленными углами

整体冲压成型,4周为圆角

Материал подноса 托盘材质

Алюминиевый сплав, поверхностный анодирован

铝合金,表面阳极氧化发白处理

Толщина подноса 托盘壁厚

2 мм

За лоток 每只托盘面积

Прибл.: 0,43 ㎡

За лоток 每只托盘重量

2 кг

Вес каждой материальной тележки (включая поддон)

每辆物料小车重量(含托盘)

Прибл.: 80 кг

Метод отопления 加热方式

Паровой тепловой источник, тепловая средняя энергия, тип излучения

蒸汽热源,热媒载能,辐射式

Количество полков

加热板数量

Всего 36 шт

共 36 块

Размеры полки (длина × ширина × высота)

加热板尺寸(长×宽×厚)

600 мм × 10500 мм × 22 мм

Материал полки 加热板材质

AL6063

Форма обработки поверхности

加热板表面处理形式

Общее анодированное лечение

整体阳极氧化发白处理

Рабочая температура

加热板工作温度

Rt ~ 80 градусов

常温 -80 Степень

Максимальная скорость нагрева

加热板最大升温速率

30 градусов -120 степень меньше или равна 40 минутам

Максимальная скорость охлаждения

加热板最大降温速率

60 градусов -30 степень меньше или равна 30 минутам

Точность контроля температуры

加热板控温精度

± 1 градус

Расположение конденсатора

冷阱放置位置

Тип бокового

侧置式

Тип структуры конденсатора

冷阱结构形式

Tube Type Condenser

管式冷阱

Материал конденсатора катушки

冷管材质

S30408

Спецификация катушки конденсатора

冷管规格

Φ32*2

Материал конденсатора оболочки

冷阱壳体材质

S30408

Конденсатор -оболочка внутреннего диаметра

冷阱壳体内直径

2100 мм

Толщина конденсатора

冷阱壳体壁厚

8 мм

Форма обработки поверхности конденсатора

冷阱冷管处理形式

Лак

抛光

Конденсатор форма захвата

冷阱捕集形式

Единственный захват

一次性捕集

Конденсатор Dearing Form

冷阱融霜形式

Горячая вода/пара низкого давления

热水或低压蒸汽

Максимальный захват льда конденсатора

冷阱最大捕冰量

500 кг/ч (эксперимент с чистым льдом

以纯冰为实验对象)

максимальная емкость конденсатора

冷阱最大容冰量

2500 кг (эксперимент с чистым льдом

以纯冰为实验对象)

Рабочая температура конденсатора

冷阱工作温度

-35 степень --45 степень

Время утилизации конденсатора

冷阱融霜时间

＜ 45 минут

Конечный вакуум

极限真空度

＜ 10pa. Состояние без нагрузки

空载状态

Камера Работающий вакуум

干燥舱内的工作真空度

30pa ~ 120pa

Время эвакуации от 1 атм до 133pa

从 1 大气压到 133pa 抽空时间

＜ 20 ~ 30 мин. Состояние без нагрузки

空载状态

Стандартная кормовая емкость

标准进料能力

Приблизительно 2000 кг/партия

Различное содержание влаги в материалах может быть отрегулировано

约 2000 кг/批次物料含水量不同可调整

Общее время сушки

一般干燥时间

10-22H(与物料性质有关)

Связано с свойствами материала

Остаточное содержание влаги после сушки 干燥后的残余含水率

Меньше или равен 3%
